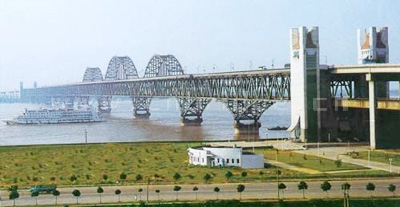

九江長江大橋是我國鐵路南北通道京九線和公路干線105國道上的重要橋梁，座落在江西省九江市和湖北省黃梅縣寬闊的長江江面上。大橋由中鐵大橋局勘測設計院有限公司設計，始建于1973年，1994年全橋建成。
主要技術標準
九江長江大橋為公鐵兩用三拱連續鋼桁梁橋，上層為四車道公路，下層為雙線鐵路, 限坡4‰; 橋梁寬度：上層公路為18m，正橋三大拱內20.5m,鐵路為14m，線間距4.2m; 鐵路活載為中—活載;鐵路線路按60kg/m鋼軌無縫線路設計;船撞力順?biāo)飨驗?740kN，順橋向?yàn)?870kN; 地震按Ⅶ度設防; 按高速鐵路要求考慮列車搖棘擺力; 通航凈高為24m，通航凈寬大于160m，按三孔布置。
橋梁結構
九江長江大橋由正橋和南北兩岸公路、鐵路引橋組成。正橋全長1806.712m，為雙層公鐵兩用橋，公路在上層。正橋共11孔，自北向南為：兩聯3x162m連續鋼桁梁，一聯180m+216m十180m用柔性拱加勁的鋼桁梁和一聯2x126m連續鋼桁梁。桁寬12.5m，桁高16m，最大下加勁弦高16m，最大加勁拱矢高32m，所有鋼梁為栓焊結構。
鐵路引橋：南岸35孔，北岸109孔，為跨度40m的無碴無枕預應力鋼筋混凝土簡支箱梁，每孔兩個單箱。鐵路引橋南岸1428.444m，北岸長4440.934m。公路引橋：南岸33孔，北岸32孔，均為跨度40m的預應力鋼筋混凝土T梁，每孔8片。公路引橋南岸長1347.021m，北岸長1306.389m。
正橋鋼梁共4聯計11孔，主體系為帶豎桿的三角形桁架，桁高16m，節間長度為9m，在支點處設有下加勁桁(橋臺處除外)，跨度162m梁及126m梁的加勁弦桿的起點設在距支點36m處，加勁桁高14m(與跨度180m梁相接處的加勁桁高增至16m)，180m+216m+180m梁除設有下加勁桁外，還設有加勁拱，成為剛性桁梁柔性拱體系，下加勁桁的起點設在距支點18m處。支點處加勁桁高16m，加勁拱的矢高180m跨為24m，216m跨為32m(自上弦至拱頂)。兩主桁中心距12.5m。
兩主桁的弦桿間(含拱圈及加勁弦)設有平面縱向聯結系，三角形桁架的豎桿處，每隔一節間設橫向聯結系，加勁弦處每一節間，設有橫向聯結系，各支點處設有橋門架。
雙線鐵路布置于鋼梁的下弦，縱橫梁系統，鐵路明橋面，兩線路中心距4.2m。為了減少鐵路縱橫梁與主桁的共同作用，設有伸縮縱梁。
公路位于鋼桁梁的上弦，鋼縱梁疊置在橫梁上，鋼縱梁設計成4跨連續梁(4X9m)，以減少公路面的伸縮縫，預制的輕質陶粒鋼筋混凝土板擱置在鋼縱梁上。
鋼桁梁的每個支點處，設有起重橫梁，每一中間支點，每桁布置10個起重點，端支點處，每桁布置6個起重點，但在橋臺處，每桁布置三個起重點。每一起重點可安置一臺500t千斤頂，在鋼梁安裝過程中及日后養護需要起頂鋼梁時，要求上下游側各起重點所有起重千斤頂(同一型號)用同一油泵并聯起頂，以免上下游側受力不均而引起超載。
鋼梁的每一支點設有鋼梁支座，每聯僅有一個支點設固定支座，其余支點設活動支座，固定支座設置在反力較大的中間支點，唯獨2X126m梁的固定支座設在端支點，目的是為了減少9號墩處鋼梁端伸縮跨度的總長。本橋采用鉸軸式支座，鑄件采用ZG25Ⅱ鑄鋼，鉸軸采用35號鍛鋼。
橋上的主要附屬設備有鋼梁檢查設備和鐵路員工走道，不設避車臺。
主要技術創新點
1.“雙壁鋼圍堰大直徑鉆孔基礎施工法”（已榮獲國家優秀設計金質獎）。
2.將觸變泥漿套和空氣幕工藝用于下沉深度達50m的正橋和引橋沉井基礎。
3.采用簡易水上工作平臺法修建管柱鉆孔基礎，創該類型基礎在洪水期開工的先例。
4.采用浮式基礎，解決了在地質極為復雜條件下修建基礎的難題。
5.在鐵路橋上采用跨度40m的無碴無枕預應力鋼筋混凝土簡支箱梁。
6.在國內采用最大跨徑216m的三跨連續剛性梁柔性拱結構。
7.研制、應用成功屈服強度不小于412MPa的15MnVNq新鋼料。
8.解決了鋼梁15MnVNq低合金高強度鋼焊接桿件的板材焊接技術問題。
9.研制成功了材質為35VB并經磷化處理的大直徑高強度螺栓。
10.采用雙層吊索架全伸臂安裝180m鋼桁梁。
11.采用216m大跨跨中合攏及柔性拱合攏工藝。
12.在三大拱的吊桿上采用抑制振動的新型質量調諧阻尼器(TMD)。
13.采用自行設計制造的吊重300t、跨度40m的架橋機。
14.試制成功φ2.5m反循環旋轉鉆機 ，橋梁施工中取得成功。
成績與榮譽
九江長江大橋是繼武九江長江大橋漢長江大橋之后，我國在長江上建造的第八座大橋，也是我國目前最長、工程量最大的鐵路、公路兩用橋。無論是橋的設計、施工工藝，還是新型建筑材料的使用等方面，都反映了我國迄今最先進的建橋水平。整個大橋設計新穎，造型優美，工藝獨特，雄偉壯觀。大橋鐵路引橋采用的無碴無枕預應力箱形梁，在我國建橋史上還是第一次。主河槽216米寬的大跨度，也居全國橋梁之首。
九江長江大橋1996年榮獲國家科學技術進步三等獎及中國建筑工程魯班獎，1998年榮獲國家科技進步一等獎，1999年獲全國第八屆優秀設計金獎，2000年獲中國土木工程詹天佑大獎。
