一、 工程概況
本橋為預應力混凝土桁式組合拱橋（見圖一、二），橋梁主跨150米，計算矢高f＝25米，矢跨比f/L=1/6。下弦拱軸線為二次拋物線，拋物線方程為
。兩岸邊孔為連續剛構。全橋跨徑組成12+14+3×16+150+2×16+3×14米，橋梁全長306.8米。

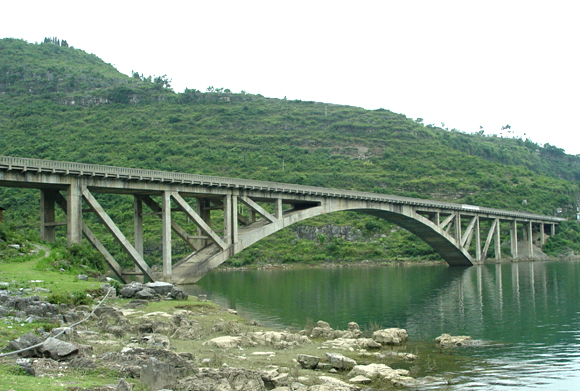

圖一、大橋概貌

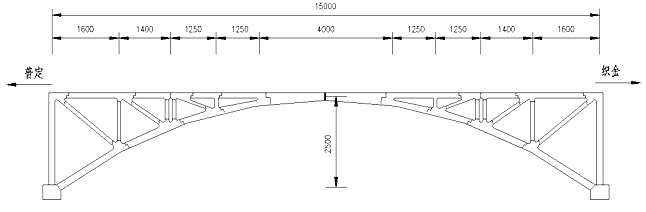

圖二、大橋主跨布置圖（單位：厘米）

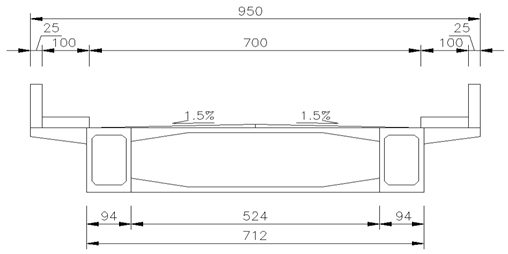

圖三、大橋上弦桿構造（單位：厘米）
橋面凈寬7+2×1.00米（人行道），橋面全寬9.5米。橋梁上、下弦為箱型截面邊箱加頂、底板組成三箱單室截面，上弦桿截面高114厘米（L/131.6），寬度712厘米；下弦桿截面高150厘米（L/100），寬度712厘米；拱頂截面高180厘米（L/83.3），頂、底板均采用加腋板，厚度12～14厘米。該橋兩桁片中距5.24米（見圖三）。
橋梁結構材料：上部構造為500?；炷?、下部構造為400?；炷痢⑷诵械老?00?；炷?。
橋梁設計荷載：汽車—20級，掛車—100 ，人群荷載為350公斤/平方米。
在2003年8月的橋梁檢查中，該橋節點發現大量裂縫，全橋結構性破損比較嚴重，被貴州省高速公路總公司定為危橋。2004年6月8日——6月14日，在業主有關同志的大力配合下，我公司專業技術人員對該大橋進行了全面的橋梁檢測。
二、 檢測目的
2.1、 對大橋的宏觀工作狀況及細部健康狀況進行檢測，判別該橋目前存在病害及病害原因，從而對橋梁的結構質量和技術狀態作出科學、客觀、公正的評價。
2.2、為業主提供完整、可信的綜合檢測報告，給業主決策提供技術依據。為業主今后指導今后的橋梁養護、檢測與維修工作提供技術資料。
三、檢測內容
3.1、結構總體及細部尺寸的復核量測
范圍：整個橋跨。
內容：主橋實測拱軸線，主要控制截面的尺寸、主拱圈及頂?shù)装宓暮穸?、拱上立柱、斜桿等結構實際尺寸。
3.2、構件混凝土強度檢測
3.3、構件混凝土表面病害檢查
范圍：上部結構頂?shù)装?、主拱圈、拱上立柱、斜桿、拱腳及拱座等。
內容：檢查下弦桿、上弦桿、豎桿、拱頂區段及桿件接頭的混凝土質量（桿件編號見圖五）。對照原施工圖及《公路工程質量檢驗評定標準》、《公路養護質量檢查評定標準》等規范結構表面裂縫分布、性狀、形態和數量；結構混凝土表面蜂窩、麻面、剝落、層離、孔洞、露筋及銹跡區質量缺陷。

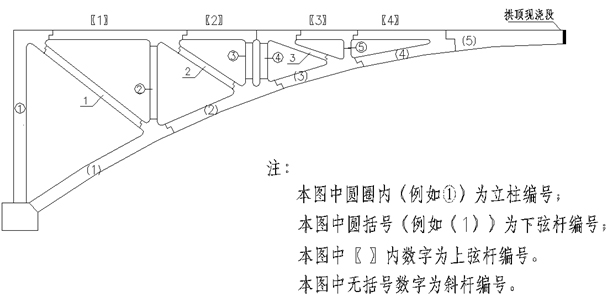

圖五、主橋桿件編號
包括：
3.3.1、預應力鋼筋及預應力孔道質量檢查，檢查灌漿情況及預應力鋼筋銹蝕情況，封錨情況。
3.3.2、接頭及節點：安裝、開裂及裂紋的擴展情況。
3.4、結構混凝土內部檢測
范圍：拱腳與橋臺聯結處、豎桿及斜桿的接頭處。
內容：鋼筋銹蝕電位測定、混凝土碳化深度的測定、混凝土保護層厚度測定。
3.5、伸縮縫、橋面鋪裝、人行道、欄桿等橋梁附屬設施作出評價。

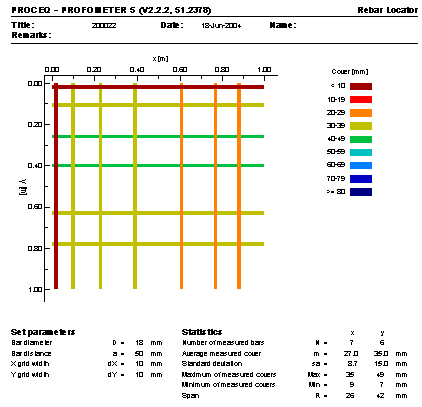

圖十二、普定側引橋2#墩下游測鋼筋位置及混凝土保護層厚度
圖十七、普定岸下游側的2＃斜桿下錨點
四、檢測結論
綜合有關結論，對大橋主要存在的病害及原因分析如下：
4.1、病害表現：
1、 主拱拱軸線較理論拱軸線偏差較大，局部達到或超過規范允許值L/3000＝5㎝；
2、 混凝土構件尺寸普遍與原設計不符，偏差量一般在5～30㎜，大于5㎜，不滿足《公路工程質量檢驗評定標準》規定；
3、 桿件預制質量很差，混凝土表面存在較多蜂窩、麻面、露筋，外露鋼筋普遍存在較嚴重銹蝕；

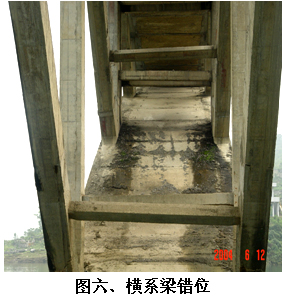

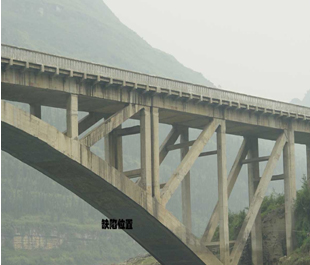

4、 構件拼裝質量存在嚴重缺陷，桿件拼裝軸線偏差超過規范要求，橫向聯系與弦桿間安裝多處錯位，影響全橋整體性。桿件間連接不能達到設計要求，存在較大安全隱患；
5、 節點間多處發現有規則的裂縫；
6、 人行道欄桿有破損，多處鋼筋銹蝕嚴重銹漲，混凝土大量剝落；
4.2、技術現狀評定如下表：
表十一、技術現狀評定結果表
部位
|
技術現狀概述
|
評定等級
|
橋梁總體
|
重要部件預制質量較差，拼裝錯位嚴重，節點大量存在規則裂縫。
次要部件出現破損，繼續惡化會影響橋梁整體的正常運營。
|
三類
|
上弦桿局部有破損，上弦底板大量露筋
|
三類
|
下弦桿局部有破損，下弦底板大量露筋
|
三類
|
斜桿與弦桿間節點多有裂縫
|
三類
|
豎桿與弦桿間節點多有裂縫
|
三類
|
拱頂合攏段局部有破損
|
二類
|
桿件接頭多處有錯位
|
三類
|
墩臺
|
墩臺基本完好，引橋橋墩局部有露筋
|
二類
|
基礎
|
基礎基本完好
|
二類
|
橋面鋪裝層
|
重新翻修，較好
|
一類
|
伸縮縫
|
新更換，較好
|
一類
|
橋面排水
|
完好
|
一類
|
錐護坡
|
無
|
|
調治構造物
|
無
|
|
4.3、橋梁現狀驗算結論：
1、 橋梁各構件不能滿足汽車-20級，掛車-100的使用要求；
2、 橋梁各構件能滿足汽車-15級，單車通行的使用要求。
4.4、建議
依據檢測及結構分析，綜合建議如下：
該橋結構健康狀況較差，難于滿足現階段交通量下安全運營要求和橋梁耐久使用要求，建議限載15噸單車通行，并作為危橋盡快處理。
