BIM技術是公路工程建設實現信息化、數據化管理的重要手段。智能綠色方能引領未來交通，在這一理念指導下，貴州省湄潭至石阡高速公路工程項目(以下簡稱湄石項目)基于BIM技術，依托創新的BIM+GIS(地理信息系統)應用模式，搭建起智能綜合管理系統，使BIM設計模式、標準體系、數據采集和分析方式均能更好地滿足公路工程項目管理需求，有效提高了管理效率，降低了管理成本。
湄石項目BIM綜合管理系統上顯示的實景圖，是按照1:1精度進行拍攝錄入。紅色圖標表示項目控制性工程所處的位置。
據了解，湄石項目BIM綜合管理系統集成了大量管理數據與模型數據，以BIM+GIS+無人機航拍的形式，全面展現湄石項目宏觀全貌、中觀進程乃至微觀構件。
管理人員可通過WEB端、PC端和手機APP端三個端口對全線施工情況進行統一管理，從輔助拆遷管理到施工進度預警再到安全管理，該系統真正實現設計—施工—管理應用一體化。
足不出戶暢游湄石
“現在我們正位于屯頭河大橋，下一站是本項目一個主要控制性工程——河閃渡烏江特大橋，”在湄石項目辦的BIM綜合管理系統顯示屏上，該系統研發公司負責人崔楊通過鼠標帶領記者“暢游”湄石高速沿線風光。
據崔楊介紹，該系統通過BIM建模與GIS技術結合，輔以無人機航拍的實景視頻，模型位置按照1:1精度與實地現場匹配，建設者和參觀者在實景模型及衛星遙感影像環境背景下完全實現三維可視化觀覽，足不出戶便可了解項目實際現場周邊環境，身臨其境感受項目及沿線整體全貌。

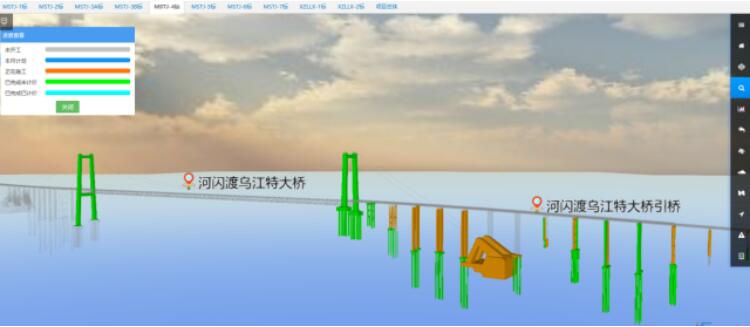

BIM綜合管理系統中的河閃渡烏江特大橋三維模型圖，左上方方框內的不同顏色表示著不同的施工進度。
“河閃渡烏江特大橋目前已完成主塔封頂，也就是圖中綠色部分”，鼠標點擊屏幕右側河閃渡烏江特大橋三維模型圖，大橋目前的施工進度便以不同的顏色顯示出來，綠色表示已完成施工驗收，橙色則表示正在施工。
湄石項目利用BIM模型三維可視化進行進度管控，對總體進度計劃、年度、季度、月度進度計劃進行三維模擬及進度對比分析，讓管理者全盤掌控工程建設的進度、關鍵節點、關鍵工點。
品質工程精益求精
河閃渡烏江特大橋橋梁墩柱構件資料圖中二維碼和構件ID猶如構件“身份證”，里面蘊含著每個構件施工全過程的信息。
以創建品質工程為目標的湄石項目并不滿足于對項目宏觀全景、中觀進度的把握。崔楊進一步點擊河閃渡烏江特大橋橋梁主塔墩柱，屏幕上跳出的信息框上明確顯示著墩柱構件ID、屬性、設計圖紙、技術方案、質量安全等詳細專業的構件資料。
實際上，不止是墩柱，湄石項目的每一個工程構件，小到路基填料大到預制T梁，都被唯一的構件ID鎖定留存，構件ID如同構件的數字化“身份證”，每個構件施工的全過程均可通過構件ID進行查驗。
在BIM綜合管理系統的顯示大屏上，鼠標縮放之間，將近112公里的湄石項目全線的所有二維設計數據、三維結構模型和實景如同珍寶箱一般逐一呈現。從進度管理到質量管理，BIM智能化綜合管理平臺助力工程建設精益求精，使湄石項目在打造品質工程過程中如虎添翼。
智能管控大有可為
湄石項目BIM綜合管理系統此前已獲得中國公路學會頒發的“交通BIM工程創新二等獎”，今年10月，該系統還將作為2019基礎設施年度光輝大獎賽決賽入圍者，前往新加坡與世界各國推動基礎設施建設邁向數字化的科技成果一爭高下。
據估算，該系統的使用為湄石項目節約了開發系統成本的5-10倍管理費用，創造了良好的管理效益。“目前我們的BIM技術應用是走在全省前列的。”貴州新石高速公路建設有限公司董事長伍亭垚談起湄石項目BIM綜合管理系統，自豪感油然而生。
立足當下，放眼未來。為方便高速公路的運營養護，該系統著力將工程建設的海量信息轉變?yōu)閿?shù)字資產，建立數字檔案庫。目前該系統累計數字資產61G。在數據價值日益凸顯的今天，湄石項目BIM綜合管理系統目前發揮出的作用，顯然只是冰山一角。未來BIM技術在公路建設領域的奪目表現愈發令人期待。
貴州日報當代融媒體見習記者余瑞琦
見習編輯 余瑞琦編審 聶毅
